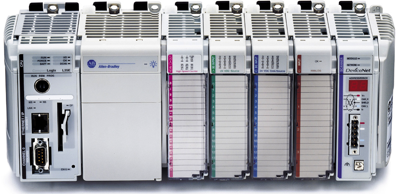

1769 CompactLogix 系列中型控制系统

特性

o 可通过 EtherNet/IP™、ControlNet™ 或 DeviceNet™ 控制分布式 I/O（仅限部分型号）

o 在同一网络上提供数据控制与数据采集的无缝桥接

o 与 1769 Compact I/O™ 模块集成

o 提供灵活的用户内存选件

o 无需机架

1769-L23x 控制器

o 包括内置电源

o 提供两个串口或一个串口和一个 EtherNet/IP 端口

o 提供嵌入式数字量、模拟量和高速计数器 I/O 的组合

o 可扩展至最多三个附加 1769 模块

o 包括一个 1769-ECR 右端盖

1769-L3x CompactLogix 系统

o 每个 L3x 控制器上包括一个内置 RS-232 串口

o 提供用于 EtherNet/IP 或 ControlNet 网络的内置通信端口

o 包括一个 1769-SDN 通信接口模块，用于通过 DeviceNet 进行 I/O 控制和远程设备配置

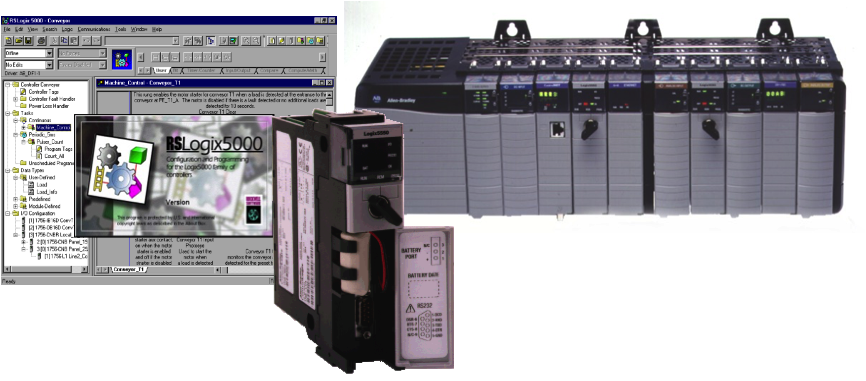

1756 ControlLogix 系列大型控制系统

特性

o L7 型的处理速度是 L6 型的两倍

o 支持 EtherNet/IP™ 上的集成运动、集成 Sercos™ 运动和模拟量运动

o 支持完全控制器冗余

o 支持带电插拔 (RIUP)

o 通过 EtherNet/IP、ControlNet™、DeviceNet™、Data Highway Plus™、Remote I/O、SynchLink 以及第三方过程和设备网络进行通信

o 允许您使用继电器梯形图逻辑、结构化文本、功能块及顺序功能图语言进行编程

o 提供灵活的用户内存选项

Micro800控制系统

特性

o 提供大量针对特定任务进行优化的小型控制器（10...48 点）

o 可通过插件模块增加通讯端口（DeviceNet、串口）和 I/O（数字量、模拟量、HSC）而不会增加控制器的安装尺寸

o Micro830® 和 Micro850® 最多支持3 轴脉冲序列输出 (PTO) 进行的速度和位置控制

o 通过嵌入式以太网，可与 PC、人机界面和采用 Micro820™ 和 Micro850 的其他设备连接

o Micro810® 控制器支持 12 个 I/O 点，具有 4 个大电流继电器输出 (8A)，适用于智能继电器应用项目

o Micro820 控制器支持最多 36 个 I/O 点，具有众多嵌入式功能，如以太网、用于配方和数据记录的 microSD 插槽、模拟量 I/O

o Micro830 控制器支持最多 88 个 I/O 点，具有高性能 I/O、中断、PTO 运动控制

o Micro850 控制器支持最多 132 个 I/O 点，具有与 Micro830 相同的功能，外内置以太网接口和 2085 扩展 I/O
